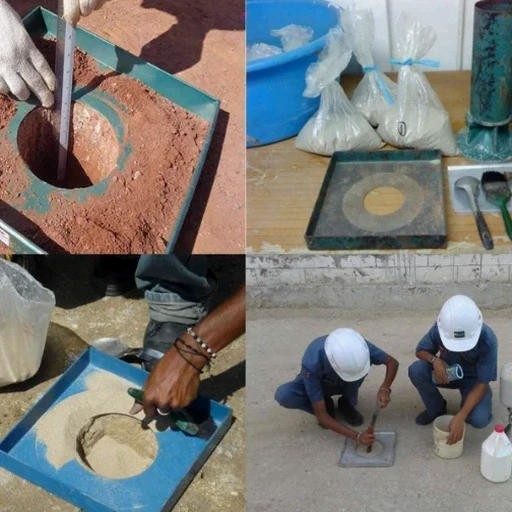

Sur un chantier de logements sociaux près de l'avenue Georges Durand, le maître d'ouvrage s'interrogeait sur la qualité du compactage des remblais avant le coulage des dallages. Les sables du Cénomanien, typiques du sous-sol manceau, présentent une granulométrie qui peut piéger les opérateurs si la teneur en eau n'est pas maîtrisée durant la mise en œuvre. Pour lever tout doute, nous avons déployé l'essai de densité sur site selon la méthode du cône de sable, une technique fiable et normalisée qui permet de vérifier objectivement la masse volumique sèche atteinte en fond de couche. À Le Mans, où les projets de renouvellement urbain se multiplient entre le quartier Saint-Nicolas et la zone de l'Université, ce type de contrôle devient systématique dans les cahiers des charges des bureaux de contrôle. Nous intervenons avec un laboratoire mobile équipé pour réaliser ces mesures dans les 24 heures suivant l'appel, et nous couplons souvent l'essai de densité avec un essai à la plaque lorsque le maître d'œuvre exige aussi le module de réaction du sol support, notamment sous les voiries lourdes ou les dallages industriels de la zone du Cormier.
Le cône de sable reste la méthode de référence pour valider un compactage, car il mesure directement le volume excavé sans recourir à des corrélations radio-isotopiques.
Comment nous travaillons
Considérations locales
Avec ses 144 000 habitants et son altitude variant de 38 à 134 mètres, Le Mans présente un relief de plateaux entaillés par la vallée de la Sarthe, où les pentes peuvent dépasser 10 % sur les coteaux de Pontlieue. Dans ce contexte, un remblai mal compacté derrière un quai ou sous une chaussée en remblai sur versant peut générer des tassements différentiels qui fissurent les structures en quelques années. L'essai au cône de sable détecte immédiatement un défaut de densification avant que la couche suivante ne vienne masquer le problème. Sur les chantiers de la ligne de tramway, où les cadences de terrassement sont élevées, nous avons parfois constaté des degrés de compactage inférieurs à 92 % de l'Optimum Proctor Modifié sur des limons sableux repris en hiver — une valeur inacceptable pour une plateforme ferroviaire. Le coût d'un contrôle ponctuel est dérisoire face au risque de reprise d'un remblai après mise en service : décaisser, réhumidifier, recompacter et reconstituer les couches de forme représente facilement 10 à 20 fois le budget initial de l'essai.
Normes applicables
NF P94-061-3 (Essai de densité in situ - Méthode au cône de sable), NF P94-093 (Détermination des références de compactage - Proctor Normal et Modifié), NF P11-300 (Classification des matériaux utilisables en remblai et en couche de forme - GTR), NF EN 1997-2 (Eurocode 7 - Reconnaissance des terrains et essais)
Services techniques associés
Essai de densité au cône de sable
Mesure directe de la masse volumique sèche in situ selon NF P94-061-3, avec rapport de compactage comparé à la référence Proctor.
Essai à la plaque dynamique
Contrôle rapide du module de déformation Ev2/Ev1 pour plateformes routières et ferroviaires, idéal en cadence de production.
Contrôle Proctor en laboratoire
Détermination de la densité de référence (OPM ou OPN) sur prélèvement de sol, indispensable avant tout essai de densité in situ.
Suivi de compactage de tranchées
Contrôle par couche pour les tranchées de réseaux en voirie urbaine, avec essais au cône de sable et à la plaque selon les exigences du concessionnaire.
Paramètres typiques
Questions fréquentes
Combien coûte un essai de densité au cône de sable à Le Mans ?
Le prix d'un essai de densité au cône de sable se situe généralement entre 100 et 150 euros par point de mesure, hors frais de déplacement. Ce tarif inclut la réalisation de l'essai sur site, la pesée du matériau extrait, la détermination de la teneur en eau et l'édition du rapport avec le degré de compactage. Pour une campagne de plusieurs points sur le même chantier, le coût unitaire peut être dégressif.
Quelle est la différence entre l'essai au cône de sable et l'essai au densitomètre à membrane ?
Les deux méthodes mesurent la masse volumique in situ par différence de volume, mais avec un principe différent. Le cône de sable utilise un sable calibré pour mesurer le volume de la cavité, ce qui le rend plus précis dans les sols grossiers ou hétérogènes. La méthode à membrane (NF P94-061-2) emploie un ballon souple rempli d'eau et convient mieux aux sols fins saturés. Pour les remblais sableux typiques de la région mancelle, le cône de sable reste la technique la plus fiable et la plus économique.
À quelle fréquence faut-il réaliser des essais de densité sur un chantier de remblai ?
La fréquence dépend du guide GTR (NF P11-300) et des spécifications du marché. En règle générale, on prévoit un essai tous les 500 m² par couche élémentaire de 30 cm pour les remblais courants, avec un minimum de trois essais par zone homogène. Pour les plateformes routières ou ferroviaires, la fréquence peut monter à un essai tous les 200 m². Le bureau de contrôle valide le plan de contrôle avant le démarrage des terrassements.
Peut-on faire un essai de densité au cône de sable sur un sol argileux ?
Oui, c'est tout à fait possible, et c'est même fréquent sur les chantiers de la région où l'on rencontre des argiles à silex. La difficulté technique réside dans l'excavation d'une cavité aux parois stables. Si le sol est trop plastique ou saturé, la cavité risque de se déformer pendant l'essai, ce qui fausse la mesure du volume. Dans ce cas, notre équipe technique adapte le diamètre de la cavité et peut proposer une méthode alternative comme l'essai à la membrane si la précision l'exige.
Quel est le délai pour obtenir le rapport d'essai après l'intervention ?
Le rapport est généralement transmis sous 24 à 48 heures ouvrées après la réalisation de l'essai. Il contient la masse volumique sèche mesurée, la teneur en eau, la densité de référence Proctor et le degré de compactage exprimé en pourcentage. Pour les chantiers avec des cadences serrées, nous pouvons communiquer les résultats bruts par email le jour même, avec le rapport formalisé le lendemain.
