Entre le quartier Saint-Nicolas perché sur son éperon rocheux et la plaine alluviale de l'Huisne au sud du Mans, le sous-sol change radicalement en quelques centaines de mètres. Au nord-est, les sables et grès du Cénomanien dominent tandis que le sud-ouest bascule dans les marnes et calcaires du Bathonien. C'est pour débrouiller précisément ce genre de contrastes que nous déployons la résistivité électrique par SEV (Sondage Électrique Vertical). L'outil cartographie les variations de faciès sans ouvrir une seule tranchée, ce qui réduit les coûts de reconnaissance sur des emprises étendues. Pour les zones où les calcaires sont recouverts d'argiles de décalcification, nous couplons souvent la résistivité avec un essai CPT afin de corréler la stratigraphie électrique à la résistance de pointe, et avec l'analyse granulométrique pour caler les contrastes détectés sur la fraction fine des sols.
Un SEV bien calé sur un sondage mécanique donne la coupe géotechnique continue que le forage seul ne peut pas fournir.
Comment nous travaillons

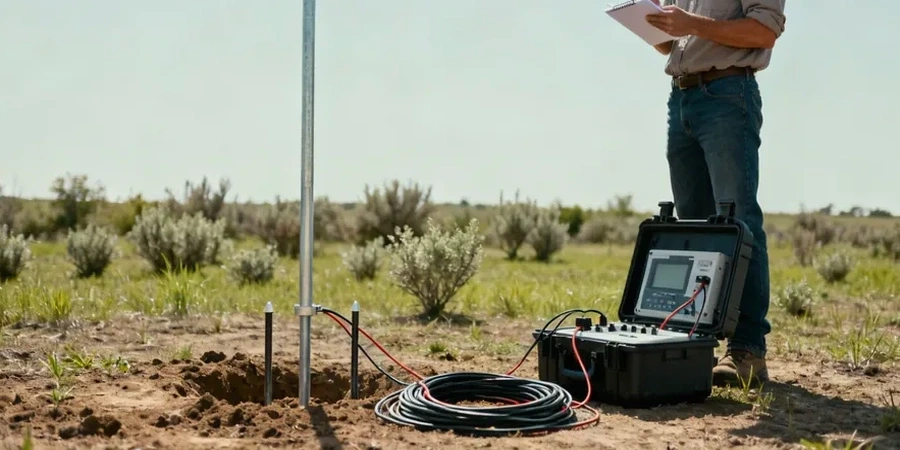

Notre approche sur le terrain est simple : on déploie un quadripôle Schlumberger avec des écartements AB progressifs, ce qui permet d'investiguer jusqu'à 30-40 mètres de profondeur sans engin lourd. Les valeurs de résistivité apparente sont inversées le jour même pour produire un log 1D en Ω.m. En couplant ce log avec un sondage SPT sur un point de référence, on obtient un modèle géotechnique fiable sur l'ensemble du linéaire étudié. La méthode est normalisée NF EN ISO 22475 et nos chaînes de mesure sont vérifiées mensuellement sur des résistances étalon, ce qui garantit la répétabilité des acquisitions.
Considérations locales
Sur les plateaux du Mans, on observe souvent des placages de limons des plateaux qui masquent le toit des calcaires fissurés. En prospection électrique, ces limons humides donnent des valeurs de résistivité très basses, parfois confondues avec une nappe perchée. Notre équipe de laboratoire a appris à distinguer ces signatures en croisant systématiquement les données SEV avec la carte géologique au 1/50 000 du BRGM (feuille Le Mans n°362). Sans cette vérification, on risque d'interpréter une couche conductrice comme une arrivée d'eau et de déplacer inutilement un projet. Le risque inverse existe aussi : sous-estimer une venue d'eau dans les sables du Perche et se retrouver avec une fouille noyée en pleine campagne de terrassement. La résistivité électrique, couplée à une observation géomorphologique de terrain, permet de trancher avant le premier coup de pelle.
Normes applicables
NF EN ISO 22475-1:2021 — Reconnaissance et essais géotechniques, NF P 94-500 — Missions géotechniques, Eurocode 7 (NF EN 1997-2) — Reconnaissance des terrains
Services techniques associés
Levé SEV sur profil
Nous implantons une série de SEV le long d'un profil, ce qui produit une pseudo-section 2D de résistivité. Idéal pour détecter le toit du substratum calcaire ou le passage d'une faille sous couverture.
Couplage SEV + sondage mécanique
Sur chaque point de SEV clé, nous réalisons un sondage à la tarière ou au pénétromètre pour étalonner le log électrique. L'inversion devient alors un outil de corrélation et non plus une simple interprétation.
Paramètres typiques
Questions fréquentes
Quelle profondeur peut-on atteindre avec un SEV au Mans ?
Tout dépend de la longueur de ligne que le terrain permet de déployer. Avec un AB/2 de 200 mètres, on sonde couramment 40 à 50 mètres de profondeur. En contexte urbain manceau, on se limite souvent à 80 mètres d'ouverture, ce qui donne une investigation fiable jusqu'à 20-25 mètres. Au-delà, le signal se dégrade à cause des courants vagabonds des réseaux enterrés, nombreux dans le centre-ville.
Combien coûte une campagne de résistivité électrique sur un terrain au Mans ?
Pour un profil de quelques SEV avec rapport d'interprétation, comptez entre 600 € et 990 € hors taxes selon le linéaire à couvrir et le nombre de points de mesure. Le prix inclut la mobilisation de l'équipe, l'acquisition, l'inversion des données et le rapport géotechnique. Une campagne plus lourde sur plusieurs profils croisés fera l'objet d'un chiffrage détaillé après visite du site.
La résistivité fonctionne-t-elle sur les calcaires durs du Bathonien ?
Oui, et c'est même un cas d'école. Les calcaires sains du Bathonien présentent des résistivités très élevées, souvent au-delà de 500 Ω.m, tandis que les argiles de décalcification ou les marnes intercalées chutent sous les 30 Ω.m. Le contraste est donc excellent pour cartographier l'épaisseur d'altération et la profondeur du toit rocheux sain.
