Le développement urbain du Mans s'est structuré autour de la butte du Vieux-Mans, un éperon rocheux dominant la Sarthe. Mais à mesure que la ville s’étend vers les plaines alluviales et les plateaux du Cénomanien, les sols changent radicalement. On passe de sables calcaires compacts à des limons argileux de plateau, parfois sensibles à l’eau. Une analyse granulométrique (tamisage + hydromètre) devient alors indispensable. Elle ne se contente pas de classer le sol : elle anticipe son comportement sous charge, son drainage et sa sensibilité au gel. La norme NF EN ISO 17892-4 encadre strictement cet essai, qui combine le tamisage pour les fractions grossières et la sédimentométrie pour les particules fines inférieures à 80 µm. Sans cette double approche, impossible de qualifier correctement un sol de fondation dans les zones hétérogènes du Mans.
Au Mans, la transition entre sables cénomaniens et alluvions de la Sarthe exige une courbe granulométrique complète, du tamis de 63 mm jusqu’à la fraction argileuse mesurée à l’hydromètre.
Comment nous travaillons
Considérations locales
Sur les plateaux du Mans, nous voyons souvent des limons des plateaux qui paraissent sableux au toucher mais contiennent 20 à 30 % d’argile. Un simple tamisage à sec les classerait à tort comme des sables propres. L’erreur est classique. Elle conduit à sous-estimer le potentiel de retrait-gonflement et à dimensionner des fondations inadaptées. La sédimentométrie, par lecture à l’hydromètre, corrige cette illusion. Elle mesure la chute des particules dans une éprouvette selon la loi de Stokes, donnant la distribution réelle des grains entre 2 µm et 80 µm. Ignorer cette fraction fine expose les dallages et les semelles à des tassements différentiels sévères, surtout après des épisodes de sécheresse comme ceux que la Sarthe a connus ces dernières années. L’analyse granulométrique (tamisage + hydromètre) constitue le premier rempart contre ce risque.
Normes applicables
NF EN ISO 17892-4 (Reconnaissance et essais géotechniques - Essais de laboratoire sur les sols - Partie 4 : Détermination de la distribution granulométrie des particules), NF P 94-056 (Granulométrie - Méthode par tamisage à sec après lavage), NF P 94-057 (Granulométrie - Méthode par sédimentométrie)
Services techniques associés

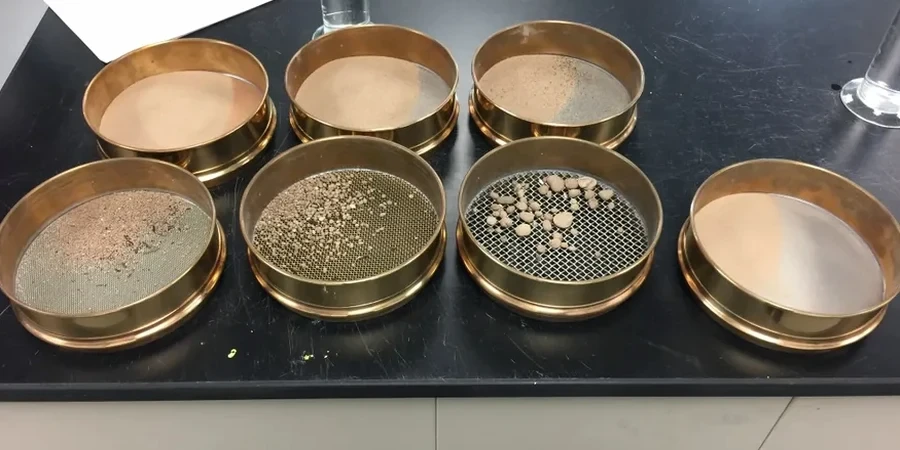

Tamisage par voie humide
Lavage de la fraction 0/5 mm sur tamis de 80 µm pour séparer les éléments fins. Séchage et tamisage mécanique de la fraction retenue. Pesée précise de chaque refus cumulé.
Sédimentométrie à l'hydromètre
Dispersion de 50 g de sol fin dans une solution défloculante. Suivi de la décantation par lectures d'hydromètre étalonnées. Calcul de la distribution des particules entre 2 µm et 80 µm.
Courbe granulométrique et rapport
Tracé de la courbe semi-logarithmique combinant tamisage et sédimentométrie. Calcul de Cu, Cc, diamètres caractéristiques D10, D30, D60. Rapport avec classification GTR et LCPC du matériau.
Paramètres typiques
Questions fréquentes
Quel est le prix d'une analyse granulométrique complète (tamisage + sédimentométrie) au Mans ?
Le coût d'une analyse granulométrique complète, incluant le tamisage par voie humide et la sédimentométrie, se situe généralement entre 90 € et 170 € par échantillon. Ce tarif comprend la préparation de l'échantillon, les deux phases d'essai et l'édition du rapport avec la courbe granulométrique. Le prix final dépend du nombre d'échantillons à analyser dans le cadre de la campagne de reconnaissance.
Pourquoi combiner le tamisage et l'hydromètre au lieu d'un simple tamisage à sec ?
Un tamisage à sec sur un sol contenant plus de 10 % de fines devient imprécis et ne permet pas de connaître la distribution des particules argileuses. La norme NF EN ISO 17892-4 impose le tamisage par voie humide suivi d'une sédimentométrie dès que la fraction inférieure à 80 µm dépasse un seuil significatif. C'est le seul moyen d'obtenir la courbe complète et de classifier correctement le sol selon la GTR.
Quel délai pour obtenir les résultats d'une analyse granulométrique ?
Le délai standard est de 3 à 5 jours ouvrés après réception de l'échantillon au laboratoire. La phase de sédimentométrie nécessite un suivi sur 24 heures minimum. Pour les campagnes urgentes, nous pouvons réduire ce délai à 48 heures, avec transmission des résultats par voie électronique dès validation par l'ingénieur responsable. Plus d'info.
